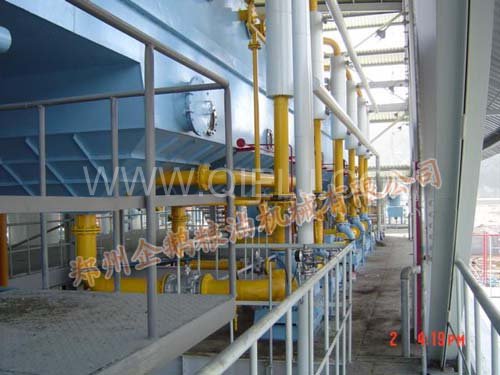

拖鏈浸出器
拖鏈浸出器功能介紹：
拖鏈浸出器又稱拖鏈刮板式浸出器，從結構形式看與履帶浸器頗為相似，也可以看作是環形浸出器的衍生品，相當于取消彎曲段，將上下層分離的環形結構合并成統一的箱式結構，盡管取消了彎曲段，但是物料上層落人下層時，在翻料機構的作用下可使物料徹底翻動，因此同樣能保證良好的滲透性，在實踐中殘油能達到0．6％～0．8％。由于沒有彎曲段，拖鏈浸出器的整體高度要比環形浸出器降低許多。拖鏈浸出器除了主動軸外，還有3個導向軸，其中1個導向軸作張緊軸用。目前改進型的拖鏈浸出器為了使運行更為平穩，在從動端只有1個導向軸，雖然單個鏈輪的尺寸加大了，但是結構上較為簡單，減少了設備維護的工作量，也減少了溶劑泄漏點的數量；由于從動軸可以兼作張緊軸，調整鏈條的張緊效果要好。
拖鏈浸出器優點：
物料在料床上被分成若干獨立單元，有效防止各級各級混合油在料層上流竄，可以保證各段噴淋之間的濃度梯度。
每個料格內形成浸泡區，可獲得更好的浸泡效果。
鏈箱由軌道支撐不與篩面接觸，使篩面的壽命延長。
采用液壓馬達雙軸驅動，均衡受力，運行可靠，維護費用少。
更適合于高含油、高粉末度的物料，普通油料浸出效果更佳。
拖鏈浸出器經濟、技術指標（以500T/D為例）：
|
蒸汽消耗 |
≤ 280kg/t (大豆) |
|
電耗 |
裝機容量320KW |
|
溶劑消耗 |
≤ 4kg/t (6#溶劑) |
|
粕殘油 |
≤ 1.0% |
|
粕水分 |
12~13% (可調) |
|
粕含溶 |
≤ 500ppm |
|
尿素酶活性 |
0.05-0.25 (豆粕) |
|
總揮發物 |
≤ 0.3% |
|
殘溶 |
≤ 300ppm |
|
機械雜質 |
≤ 0.2% |
適用主要對象：
花生、大豆、玉米胚芽、菜籽、米糠、棉籽、葵花籽等。
注意事項：
需要注意的是，當物料水分較高時，可能會有少量物料隨鏈條刮板運動，在鏈輪溝槽內形成積料而引起鏈條“跳齒”。這個問題無論哪種浸出器都會出現，解決的辦法也很簡單，只需在鏈輪徑向位置設置清料機構，及時清除掉溝槽內的積料即可。
鄭州企鵝糧油機械有限公司為您提供拖鏈浸出器的設計、制造、安裝、調試以及售后服務。 13503839006
